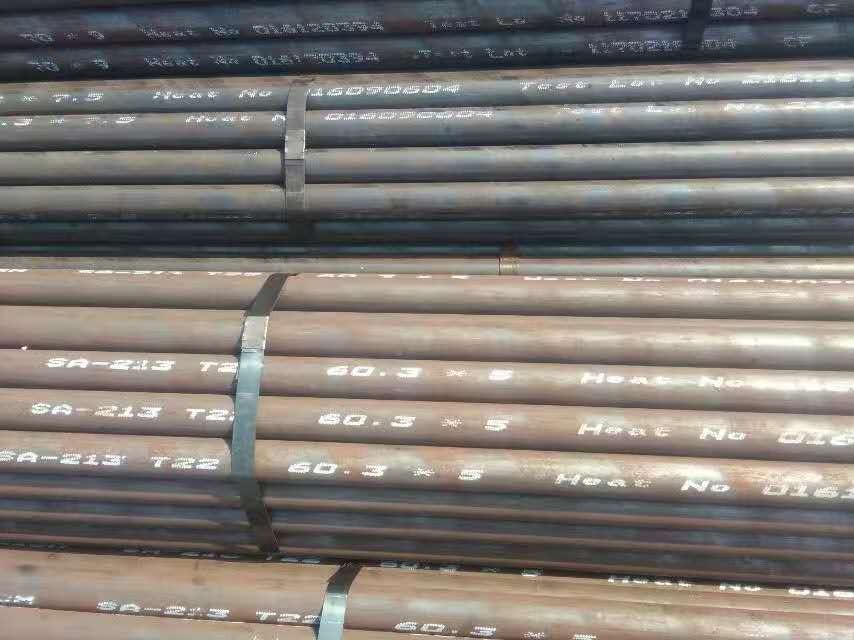

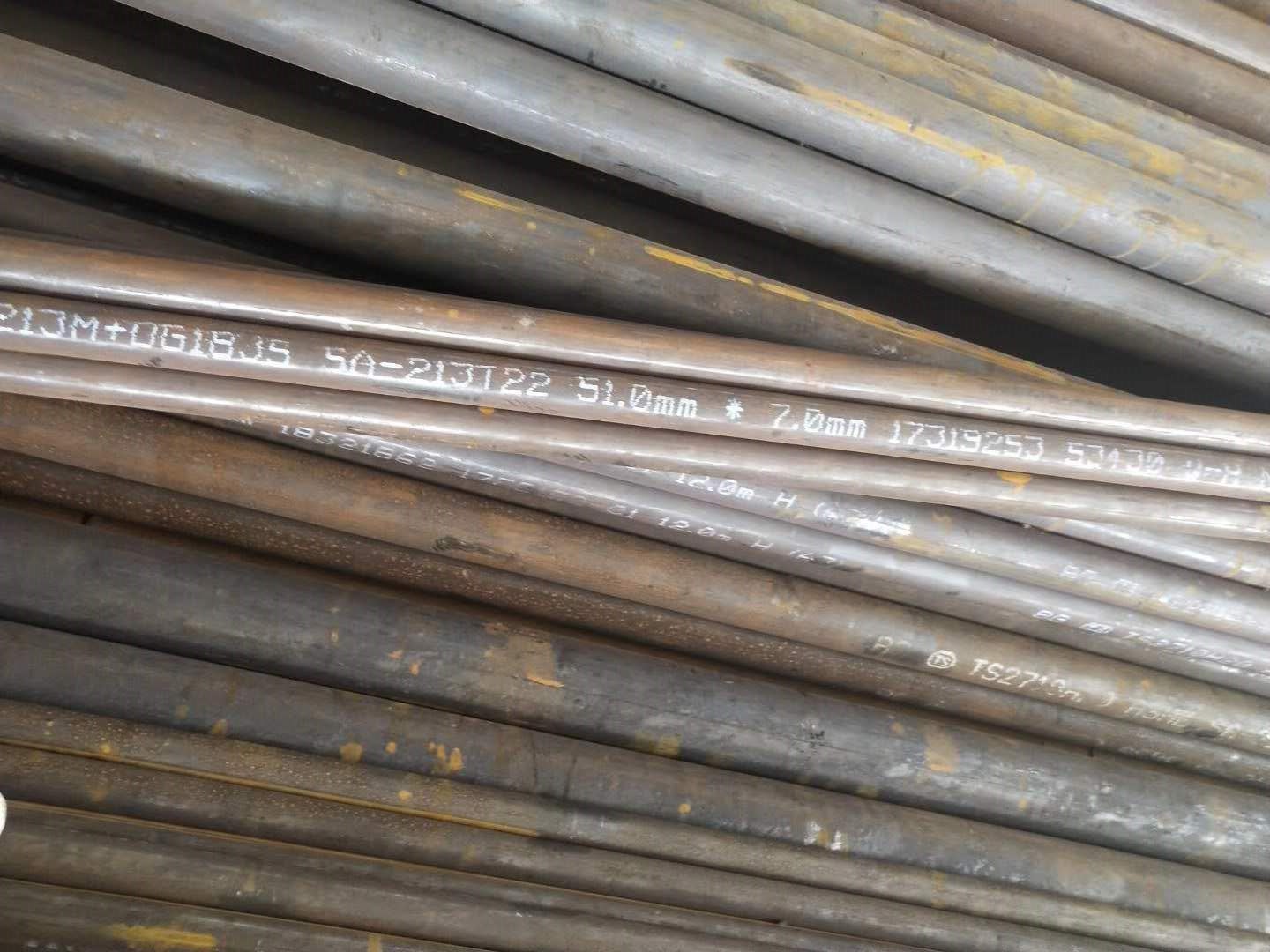

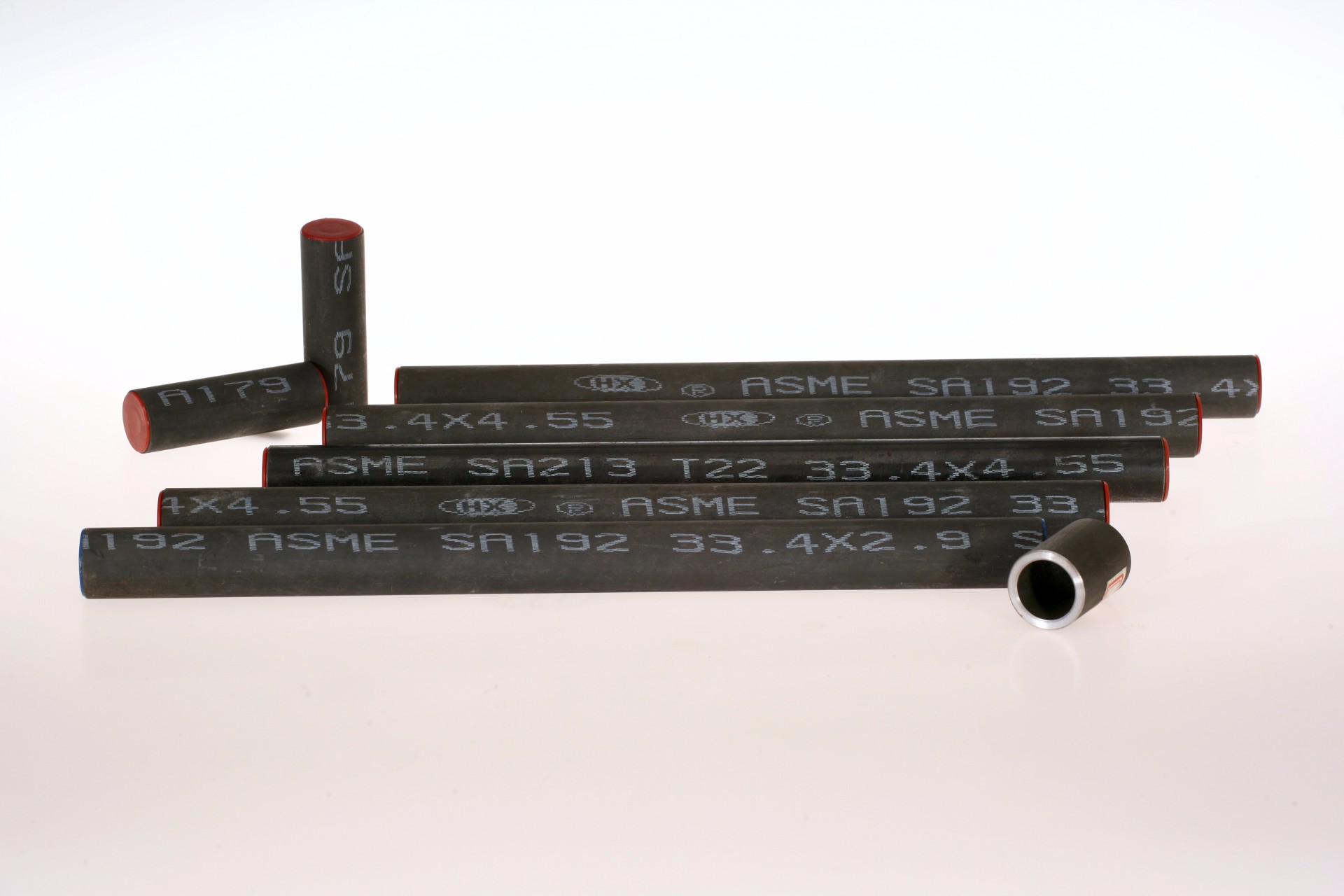

SA-213T22合金鋼管
一、產品簡介及使用工況
錯誤寫法：SA 213T22或SA213-T22。（SA-213T22：“SA”屬ASME鋼鐵材料的標記。“213”表示規范順序號，“T22”表示鋼號分類，“T”表示小口徑管，相當于我國的12Cr2MoG小口徑鋼管。）
SA-213T22是ASME SA-213/SA-213M標準鋼號；為2.25Cr-1Mo的鍋爐和過熱器用鉻鉬高溫鐵素體鋼。我國1985年將其移植到GB5310，定名為12Cr2MoG。其它國家也有類似的鋼種，如聯邦德國的10CrMo910、日本的STBA24。在Cr-1Mo鋼系列中，它的熱強性能比較高，同一溫度下（溫度≤580℃）其蠕變斷裂強度和許用應力甚至比9Cr-1Mo鋼還要高，而且其具有良好的加工性能和焊接性能、持久塑性好。因此在惡劣的工作環境下得到了較為廣泛的應用，如在火電、核電及一些臨氫設備中的各種受熱管道和高壓容器等。
允許使用溫度：主要用于300、600MW等大容量電站鍋爐管壁溫度≤580℃的過熱器及管壁溫度≤540℃壁的蒸汽管道和聯箱，這類鋼在美國、日本及歐洲已廣泛使用，在發電廠運行有相當長的歷史，是一個性能穩定、工藝性能良好的成熟鋼種。
執行標準：
ASME SA-213/SA-213M-2010 鍋爐、過熱器和換熱器用無縫鐵素體和奧氏體合金鋼管子
二、SA-213T22化學成分(%)
| 鋼號 | C | Mn | P | S | Si | Cr | Mo |
| T22 | 0.05~0.15 | 0.30~0.60 | ≤0.025 | ≤0.025 | ≤0.50 | 1.90~2.60 | 0.87~1.13 |
三、SA-213T22力學性能（機械性能）
| 鋼號 | 拉伸強度(MPa) | 屈服強度(MPa) | 伸長率(%) | 硬度 |
| T22 | ≥415 | ≥205 | ≥30 | ≤163HBW |
四、SA-213T22熱處理
| 鋼號 | 熱處理類型 | 亞臨界退火或回火溫度，≥或范圍，(℃) |
| T22 | 完全退火或等溫退火 正火加回火 | 675 |
五、SA-213T22焊接材料的選用
可采用手工焊氣體保護鎢極或熔化極自動焊和埋弧自動焊等焊接方法。手工電弧焊可用E6015-B3（熱407）焊條，自動焊用EB3/SJ110焊絲。T22鋼有淬硬和冷裂頃向，對厚壁管要求焊前預熱200~350℃，焊后后熱，對壁厚超過8毫米的還需進行焊后熱處理。
六、SA-213T22彎管
適合各種彎曲工藝，冷彎后需要進行去應力處理；熱彎溫度超過回火溫度應重新正火加回火熱處理。
七、30萬機組各部件使用材料規格表
附表一：受熱面主要結構數據
部件名稱 | 管子規格 | 管子材料 | 管屏數 |
爐膛水冷壁 | Φ63.5×7.5(含內螺紋管) | SA-210C | |
全大屏過熱器 | Φ51×7 | 12Cr1MoVG、SA-213T91 | 6×4 |
屏式過熱器 | Φ60×9、Φ54×8.5 | 12Cr1MoVG、SA-213T91、SA-213TP347H | 18 |
高溫過熱器 | Φ54×7.5、Φ54×9、Φ51×8、Φ51×9、Φ54×11 | 12Cr1MoVG、SA-213T91、SA-213TP347H、SA-213TP304H、SA-213T22 | 27 |
低溫過熱器 | Φ51×6 | SA-210C、15Mo3 15CrMoG、 | 98 |
頂棚過熱器 | Φ48.5×6 | 15CrMoG | |
包墻過熱器 | Φ51×6、Φ51×7、 Φ60×11 | SA-210C | |
低溫再熱器 | Φ60×5、Φ60×4、Φ63.5×6 | SA-210C、15CrMoG、12Cr1MoVG | 98 |
高溫再熱器 | Φ60×4、Φ60×5 | 12Cr1MoVG、SA-213T91、、SA-213TP304H SA-213T22 | 54 |
省煤器 | Φ51×6 | SA-210C | 105 |
附表二：再熱器系統集箱規格
序號 | 名 稱 | 材料 | 規格 |
1 | 低溫再熱器進口集箱 | 20G | φ558.8×30 |
2 | 低溫再熱器出口集箱 | 12Cr1MoVG | φ508×20 |
3 | 高溫再熱器進口集箱 | 12Cr1MoVG | φ508×20 |
4 | 高溫再熱器出口集箱 | 12Cr1MoVG | φ711×40 |
5 | 低再至高再連接管 | 12Cr1MoVG | φ609.6×25 |
6 | 再熱器噴水減溫器 | 12Cr1MoVG | φ609.6×25 |
附表三：過熱器系統集箱及其連接管
序號 | 名 稱 | 規 格 | 材 料 |
1 | 頂棚過熱器進口集箱 | φ273×45 | 20G |
2 | 頂棚過熱器出口集箱 | φ355.6×60 | 20G |
3 | 側包墻上集箱 | φ355.6×60 | 20G |
4 | 中隔墻上集箱 | φ273×50 | 20G |
5 | 環形集箱(側) | φ355.6×60 | 20G |
6 | 環形集箱(前) | φ355.6×60 | 20G |
7 | 中隔墻下集箱 | φ355.6×60 | 20G |
8 | 后包墻下集箱 | φ355.6×60 | 20G |
9 | 低過進口集箱 | φ355.6×65 | 20G |
10 | 低過出口集箱 | φ406.4×50 | 12Cr1MoVG |
11 | 低過至大屏連接管 | φ609.6×55 | 12Cr1MoVG |
12 | 過熱器一級減溫器 | φ609.6×55 | 12Cr1MoVG |
13 | 大屏進口集箱 | φ323.9×40 | 12Cr1MoVG |
14 | 大屏出口集箱 | φ368×45 | 12Cr1MoVG |
15 | 過熱器二級減溫器 | φ426×50 | 12Cr1MoVG |
16 | 后屏進口集箱 | φ323.9×40 | 12Cr1MoVG |
17 | 后屏出口集箱 | φ355.6×50 | 12Cr1MoVG |
18 | 過熱器三級減溫器 | φ406.4×50 | 12Cr1MoVG |
19 | 高過進口集箱 | φ355.6×50 | 12Cr1MoVG |
20 | 高過出口集箱 | φ609.6×110 | 12Cr1MoVG |
21 | 飽和蒸汽引出管 | φ159×18 | 20G |
22 | 旁路管 | φ159×18 | 20G |
23 | 后豎井中隔墻至后包墻連接管 | φ159×20 | 20G |
